| 원래 장소: | 광저우.중국 |
| 브랜드 이름: | JETEX |
| 인증: | ISO 9001:2015 Certification |
| 모델 번호: | FP-200LM --- FP1400LM |
냉각 물 팬 코일 단위는 코일 냉각 시스템의 필수 구성 요소입니다.고순수 구리 파이프와 알루미늄 냉각 지느러미를 통해 냉동 물 또는 뜨거운 물을 순환시켜 실내 공간을 효율적으로 냉각하거나 가열하도록 설계된이 특정 팬 코일 단위는 설치 요구 사항에 맞게 수평, 수직 및 천장에 장착 된 세 가지 장착 유형으로 제공됩니다.

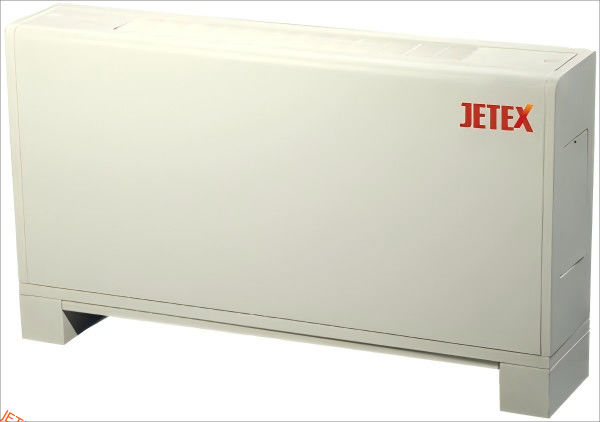

JETEX에 노출 된 수직형 FCU에는 2 개의 시리즈가 있습니다. 옆 바람 출구 시리즈와 상단 바람 출구 시리즈. 그림은 상단 바람 출구 시리즈를 보여줍니다.
| 모델 켜요 |
FP-200 (FP-34) |
FP-300 (FP-51) |
FP-400 (FP-68) |
FP-500 (FP-85) |
FP-600 (FP-102) |
FP-800 (FP-136) |
FP-1000 (FP-170) |
FP-1200 (FP-204) |
FP-1400 (FP-238) |
|||||
표준 공기 용량 ((m3h) |
H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | ||||
| M | 255 | 382 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | |||||
| L | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | |||||
| (W) 냉각 용량 | 1800 | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | |||||
| (W) 난방 용량 | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | |||||
| PTC (선택) | 전력 (KW) | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.5 | 4.5 | 6.0 | 6.0 | ||||
| 전기 전류 (A) | 6.8 | 9.1 | 11.4 | 13.7 | 13.7 | 20.5 | 20.5 | 27.3 | 27.3 | |||||
정적 압력 ((Pa) |
S | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||||
| E | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 | |||||
소음 수준 (dB) |
S | ≤37 | ≤39 | ≤41 | ≤43 | ≤45 | ≤46 | ≤48 | ≤50 | ≤ 52 | ||||
| E | ≤40 | ≤42 | ≤44 | ≤46 | ≤47 | ≤48 | ≤50 | ≤54 | ≤56 | |||||
코일 |
종류 | 고순결 의 구리 파이프 와 알루미늄 냉각 날개 | ||||||||||||
물 흐름1000kg/h) |
0.34 | 0.50 | 0.66 | 0.81 | 0.96 | 1.28 | 1.61 | 1.92 | 2.18 | |||||
압력 감소 (KPa) |
30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | |||||
| 최대 작업 압력(MPa) | 1.6 | |||||||||||||
| 모터 |
전력 입력 | S | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |||
| E | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 250 | 300 | |||||
| 양 | 1 | 2 | ||||||||||||
팬 |
종류 | 이중 입구 원심 환기 | ||||||||||||
| 양 | 1 | 2 | 3 | 4 | ||||||||||
참고:
1냉각 조건: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; 난방 조건: DB=21°C, TW1=60°C, △TW=10°C.
2냉각 및 난방 용량은 높은 속도의 값입니다. 중간 공기 부피에서는 약 84%, 낮은 공기 부피에서는 약 74%입니다.
3코일은 1인치당 12개의 지느러미 밀도를 가진 3줄의 튜브입니다. 2줄 튜브와 같은 다른 종류에 대해서는 별도로 지정하시기 바랍니다.
4.소음 값은 국가 표준 GB-T19232-2003의 관련 요구 사항에 부합하는 조건에서 테스트되어야 합니다.
5이 제품의 모터 이름판 전력은 출력 전력이고 위의 표에 표시된 전력은 모터 입력 전력입니다. 참고하시기 바랍니다.
6위의 모델 번호에서, 괄호에 있는 숫자는 고속 공기 부피를 나타냅니다: 양 × 10 m3/h. 예: FP-34는 340 m3/h의 공기 부피를 가지고 있습니다.
노출된 수직형 (LM) 단위 (LM)최고풍 출구)
| 최고풍 출구 | |||||
| 모델 | 차원 | 순중량 | |||
| A | B | 1kg | |||
| FP-200LM | 825 | 430 | 22 | ||
| FP-300LM | 865 | 470 | 25 | ||
| FP-400LM | 1075 | 680 | 28 | ||
| FP-500LM | 1115 | 720 | 32 | ||
| FP-600LM | 1255 | 860 | 37 | ||
| FP-800LM | 1505 | 1090 | 43 | ||
| FP-1000LM | 1725 | 1310 | 47 | ||
| FP-1200LM | 1935 | 1520 | 53 | ||
| FP-1400LM | 2125 | 1710 | 58 | ||
바닥에 서있는 팬 코일 단위에서 히터 코일로 된 모델에 이르기까지 JETEX 제품군은 다양한 난방 및 냉각 요구 사항을 충족합니다.또는 호텔, 이 단위는 최적의 실내 편안함을 유지하기위한 유연한 솔루션을 제공합니다.
요약하자면, 이 냉각 물 팬 코일 단위는 다양한 실내 공간에서 효율적인 온도 조절과 편안함을 제공하는 코일 냉각 시스템의 다재다능하고 신뢰할 수있는 구성 요소입니다.
Q:이 팬 코일 유닛의 브랜드 이름은 무엇입니까?
A: 브랜드 이름은 JETEX입니다.
Q: 이 팬 코일 유닛은 어디서 만들어졌나요?
A: 이 팬 코일 유닛은 중국 광저우에서 생산됩니다.
Q: 이 팬 코일 유닛의 가능한 모델 번호는 무엇입니까?
A: 사용 가능한 모델 번호는 FP-200, FP-400, FP-600, FP-800, FP-1000, FP-1400입니다.
Q: 이 팬 코일 단위의 냉각 용량 범위는 무엇입니까?
A: 냉각 용량은 모델 번호에 따라 X BTU에서 Y BTU까지 다양합니다.
Q: 이 팬 코일 단위는 주택 또는 상업용으로 적합합니까?
A: 이 팬 코일 단위는 주택 및 상업용 용도로 모두 적합합니다.
